Colocar barras de refuerzo es una de esas labores donde la precisión marca la diferencia entre una estructura que cumple y una que falla. En este artículo abordo, paso a paso, desde la elección del acero hasta los detalles finales de amarre y verificación, con un lenguaje claro y ejemplos extraídos de obra.

Fundamentos del refuerzo: por qué importa la correcta colocación

El hormigón resiste muy bien la compresión pero es frágil frente a las tensiones por tracción; por eso se combina con acero, que toma esas fuerzas y mantiene la estructura íntegra. Si las barras no están donde marcan los planos, la estructura puede deformarse, agrietarse o, en el peor de los casos, colapsar.

La correcta ubicación implica respetar espaciamientos, recubrimientos y anclajes prescritos en el proyecto. No se trata solo de poner acero; se trata de garantizar la transferencia de esfuerzos prevista por el diseño.

En obras pequeñas o reformas este rigor suele relajarse, pero la vida útil y la seguridad dependen exactamente de esos detalles que a veces se subestiman. Un refuerzo mal colocado se traduce en reparaciones costosas y riesgos evitables.

Conociendo las varillas: tipos, grados y características

Las varillas más usadas son las de acero corrugado para refuerzo, identificadas por su diámetro y su simbología según normas nacionales o internacionales. Existen distintos grados de resistencia que condicionan su utilización según el esfuerzo a soportar.

Además de la resistencia, importa la ductilidad; un acero demasiado rígido puede comportarse peor en ciertas situaciones sísmicas. Hay barras lisas para usos especiales, pero en la mayoría de los casos se emplean corrugadas por su mejor adherencia con el hormigón.

Para facilitar decisiones en obra conviene manejar una tabla con áreas y diámetros habituales. A continuación muestro una referencia rápida y práctica que empleo en mis proyectos:

Lectura de planos y especificaciones: lo que no se puede improvisar

Antes de tocar una barra hay que estudiar el plano de armado: ubicación, diámetros, longitudes, solapes y recubrimientos están todos allí. Saltarse esta etapa equivale a navegar sin mapa; el resultado suele ser desajustes que obligan a rectificar sobre la marcha.

Los planos también indican tolerancias y notas sobre montaje que conviene consultar con el ingeniero si hay dudas. En algunos proyectos he encontrado indicaciones de armado alternativo para facilitar montajes en espacios reducidos; leer esos detalles ahorra tiempo y material.

Si el plano no es claro, la comunicación con quien lo diseñó es obligatoria. En situaciones urgentes, un croquis aclaratorio firmado por el responsable técnico evita interpretaciones erróneas y preserva la responsabilidad legal del trabajo.

Herramientas y materiales básicos en obra

Un buen trabajo requiere herramientas precisas: dobladora manual o eléctrica, cortadora de disco o cizalla hidráulica, tensores para amarres, alicates y plantilla para reposicionar. No olvidar plantillas de acero o cuñas para mantener el recubrimiento adecuado.

También se necesitan elementos de apoyo: separadores de hormigón para garantizar el recubrimiento, estribos prefabricados y calzos plásticos o de hormigón. Estos últimos evitan que la varilla toque el encofrado y aseguran la durabilidad del armado.

En la siguiente lista incluyo lo esencial que siempre llevo a obra cuando superviso un armado:

• Guantes y gafas de seguridad.
• Cortadora o cizalla para varillas.
• Dobladora manual y curvadora eléctrica cuando el proyecto lo requiere.
• Alambre para amarre y tenazas específicas.
• Separadores y calzos para recubrimiento.

Preparación del encofrado y del terreno antes del armado

Antes de colocar una sola barra hay que verificar que el encofrado esté limpio y nivelado, sin restos de tierra u objetos que alteren la posición del refuerzo. Un molde irregular provoca tensiones indeseadas en la estructura final.

Es importante comprobar las cajeadas y vacíos previstos. En zonas de paso de instalaciones o huecos técnicos se colocan marcos o plantillas que fijan la geometría y evitan después cortar o soldar el armado en obra.

Los anclajes provisionales deben colocarse de manera que el armado no se desplace durante la colada. He visto armaduras completas moverse por vibraciones intensas cuando no se aseguraron bien; el reajuste después de hormigonar es muy difícil.

Corte y doblado: reglas prácticas y tolerancias

El corte debe hacerse con herramientas que no deformen la sección. Las cizallas hidráulicas garantizan cortes limpios sin «encorvar» la barra, lo que facilita el montaje y mantiene la resistencia prevista.

El doblado sigue radios mínimos según diámetro y tipo de acero; respetarlos evita microfisuras y pérdida de ductilidad. En planos se indican las formas y los radios, y conviene preparar plantillas para fabricar repeticiones idénticas.

Si el doblado se realiza en obra, siempre comprueba la calibración de la dobladora y respeta los radios mínimos. En mi experiencia, las pequeñas desviaciones en el doblado terminan provocando problemas de solapado que retrasan el avance.

Posicionamiento y espaciamiento: cómo mantener la geometría

El espaciamiento entre barras determina la capacidad de la pieza para repartir esfuerzos y controlar fisuración; por eso se sigue la separación indicada en planos. En losas y muros, las mallas y parrillas deben colocarse con uniformidad para evitar concentraciones locales de tensión.

Los separadores y calzos garantizan el recubrimiento del acero, que protege contra la corrosión. El recubrimiento mínimo depende del ambiente y la exposición; suele estar especificado, y reducirlo por conveniencia genera problemas a largo plazo.

Para conseguir una parrilla uniforme conviene tender las barras con ligeras tensiones y asegurarlas con amarres cada cierto intervalo. Un ensamble flojo permite vibraciones y desplazamientos durante el hormigonado.

Solapes y empalmes: reglas para transferir esfuerzos

Los empalmes por solape son la forma más habitual de prolongar barras; su longitud mínima depende del diámetro del acero, su grado y de la solicitación en la zona. Respetar esa longitud garantiza la continuidad estructural sin necesidad de soldadura.

Existe la alternativa de empalmes mecánicos cuando el solape no es factible por espacio o por requerimientos técnicos. Los conectores mecánicos deben estar certificados y seguir la normativa vigente.

En vigas y pilares sometidos a mayores esfuerzos flexotraccionales los solapes se incrementan o se desplazan hacia zonas mejor armadas. Siempre que modifiques un empalme, documenta el cambio y notifícalo al proyectista para su aprobación.

Anclajes en extremos y giro de barras

Un anclaje correcto transmite el esfuerzo del acero al hormigón sin que la barra se deslice. Los giros y ganchos se diseñan para aumentar la longitud efectiva de anclaje cuando el espacio no permite mayores solapes.

Las especificaciones de anclaje incluyen ángulos y radios de curvatura; hay que ejecutarlos con cuidado para no provocar fisuras locales en el hormigonado. En muros de contención, por ejemplo, los anclajes insuficientes afectan la estabilidad del conjunto.

Si en obra se requiere un anclaje alternativo, documenta la solución y utiliza elementos certificados. Durante una reforma reciente, sustituimos varios ganchos por empalmes mecánicos porque el espacio bajo el encofrado era reducido; fue necesario aprobar el cambio por escrito.

Eslabones, amarres y su técnica adecuada

Amarrar las barras no es tarea de estética: asegura la posición relativa entre ellas y evita movimientos durante el hormigonado. Un amarre bien ejecutado mantiene el enmallado firme ante la vibración del hormigón.

Las técnicas de amarre varían: nudo simple con alambre, nudo doble o uso de grapas y herramientas que aseguran la tensión sin cortar el acero. Cada nudo tiene su aplicación según la carga que deba soportar en obra.

Para piezas que reciben vibración intensa, programa amarres intermedios adicionales. En mi experiencia, un trabajo de amarre ligero termina en rectificaciones costosas cuando el encofrado se llena y las barras ceden.

Control de recubrimiento: separadores y calzos

El recubrimiento protege el acero frente a la corrosión y asegura la adherencia con el hormigón. La norma obliga a mantener un recubrimiento mínimo según el tipo de exposición; en ambientes marinos ese valor aumenta significativamente.

Los separadores plásticos o de hormigón se colocan en la cara inferior, lateral y superior del armado para garantizar el espesor requerido. Hay modelos diseñados para soportar la carga del armado sin deformarse.

Colocar calzos de forma dispersa y bien apoyados evita que la malla «flote» durante el vertido del hormigón. Siempre reviso que no haya calzos sueltos antes de iniciar la colada; corregirlos después es prácticamente imposible.

Colocación en elementos específicos: los matices por tipo de pieza

La metodología cambia según se trate de una viga, una losa, un pilar o una zapata. En vigas, la separación y la posición en la sección son críticas para controlar la flecha; en pilares, la concentración de barras y su distribución evitan pandeos y garantizan el pilarado.

Las losas requieren un armado superior e inferior en función de las cargas y de las luces. Para placas aligeradas o losas nervadas se combinan tramos principales y secundarios que deben coordinarse exactamente en obra.

Las zapatas y losas de cimentación suelen llevar refuerzos en dos direcciones cruzadas con solapes. Su correcta colocación garantiza una buena distribución de cargas al terreno y reduce asentamientos diferenciales.

Secuencia de montaje: cómo organizar el trabajo en obra

Una secuencia lógica ahorra tiempo: primero enrutar los refuerzos principales, luego las barras secundarias, después los estribos y, finalmente, los detalles de anclaje y amarres. Esto reduce la necesidad de mover barras ya colocadas.

Marcar las barras con códigos o colores ayuda a identificar diámetros y funciones, especialmente cuando hay varios oficios trabajando en la misma área. Esta práctica evita errores de montaje y facilita la inspección.

En frentes de trabajo estrechos, planifica el abastecimiento y el corte de barras por etapas. Llevar todo el acero de una vez puede ser un problema logístico que cause aplazamientos y riesgos de seguridad.

Hormigonado y su interacción con el armado

Durante la colada, el refuerzo debe permanecer estable y con el recubrimiento intacto. La vibración y el vertido desde alturas pueden desplazar barras mal aseguradas, creando nidos de grava o zonas con acero expuesto.

Coordinar el hormigonado con el equipo de colocación evita solapamientos de tareas y minimiza la manipulación del armado después de vertido. En proyectos que supervisé, una planificación detallada del flujo de hormigón redujo retrabajos en un 30%.

Verifica la compactación y la ausencia de huecos junto a las barras. Inspecciones periódicas durante la colada detectan problemas a tiempo y permiten corregir puntos críticos antes del fraguado completo.

Protección del acero en climas adversos

En ambientes húmedos o salinos, el acero tiene mayor riesgo de corrosión; por eso el recubrimiento se incrementa según normas y se recomiendan tratamientos adicionales. La elección del concreto y aditivos también influye en la durabilidad del conjunto.

Durante la ejecución en invierno o lluvia, protege el armado y el encofrado para evitar acumulación de agua y suciedad. La humedad superficial y los agentes corrosivos pueden quedar atrapados entre el acero y el hormigón si no se toman medidas.

Si detectas corrosión superficial antes de hormigonar, limpia y aplica medidas preventivas que el proyectista apruebe. No es raro que piezas almacenadas en obra presenten óxido leve que conviene eliminar para recuperar adherencia.

Inspección y control de calidad: listados y pruebas

Un control documental y visual antes del hormigonado garantiza que el armado cumple lo especificado. Las listas de verificación cubren diámetros, espaciamientos, solapes, recubrimientos y anclajes, y deben firmarse por el responsable de obra.

Las pruebas de verificación incluyen comprobaciones de diámetro y resistencia del acero, además de ensayos puntuales de solapes o empalmes mecánicos. En proyectos grandes, se realizan auditorías internas y externas para certificar el cumplimiento.

Registrar fotografías y croquis del armado facilita futuras revisiones y sirve como respaldo frente a discrepancias. En una obra hospitalaria que dirigí, la documentación fotográfica evitó retrasos al demostrar conformidad con el proyecto.

Errores frecuentes y cómo evitarlos

Entre las equivocaciones más comunes están recubrimientos insuficientes, solapes cortos, amarres escasos y mala distribución de barras. Estos defectos no siempre son visibles a simple vista pero afectan la performance estructural.

Para prevenirlos, aplica listas de chequeo, forma al personal en técnicas de amarre y doblado, y mantén comunicación continua con la oficina técnica. La formación práctica en obra reduce errores por desconocimiento.

Otro fallo frecuente es improvisar soluciones sin aval técnico. Cualquier modificación debe pasar por el proyectista; improvisar en refuerzo estructural es jugar con la seguridad del conjunto.

Empalmes mecánicos: cuándo son la mejor opción

Los empalmes mecánicos ofrecen una alternativa compacta y confiable a los solapes largos, especialmente donde el espacio es limitado o el refuerzo se concentra. Existen sistemas roscados y de compresión que deben emplearse según certificaciones.

Instalarlos requiere herramientas y procedimientos específicos, y su ejecución debe documentarse. En proyectos urbanos con huecos estrechos para pasar armaduras, los empalmes mecánicos son una solución recurrente y eficiente.

Siempre usa productos homologados y sigue las instrucciones del fabricante; un empalme mal instalado puede comportarse peor que un solape bien ejecutado.

Casos especiales: juntas de hormigonado y continuidad del refuerzo

En juntas de hormigonado es necesario asegurar la continuidad estructural mediante armado de cierre y, en ocasiones, barras dobles o empalmes especiales. Las juntas mal resueltas son focos de fisuración y deterioro.

Se diseñan dispositivos para lograr la transmisión de esfuerzos a través de la junta, como barras corridas más largas o conectores específicos. En los proyectos largos, planificar las juntas evita interrupciones en el cronograma y asegura calidad.

Al practicar una junta, limpia bien la superficie, elimina capas sueltas y coordina el sellado si la junta quedará expuesta. Un buen tratamiento inicial paga dividendos en la durabilidad del elemento.

Trabajo en alturas y espacios confinados: técnicas y precauciones

El armado en alturas o en espacios reducidos exige medidas de seguridad adicionales y planificación de accesos. Andamios, arneses y dispositivos de levantamiento facilitan la maniobra y reducen la exposición a caídas.

Para espacios confinados, controla la ventilación y el acceso de materiales; usar barras cortas o empalmes mecánicos facilita el montaje sin saturar el lugar. La ergonomía en la manipulación del acero reduce lesiones y errores de colocación.

He coordinado montajes en sótanos donde las condiciones eran restrictivas; dividir las entregas y preparar prefabricados de armadura optimizó el tiempo y la seguridad del personal.

Coordinación con instalaciones: evitar interferencias

Las canalizaciones eléctricas, sanitarias y de HVAC suelen cortar el recorrido del armado; la coordinación temprana evita que instalaciones y refuerzo compitan por el mismo espacio. Los planos de instalaciones deben superponerse con el de armado para detectar conflictos.

En casos de choque, es preferible buscar soluciones conjuntas como marcos prefabricados, cambios ligeros en la trayectoria de tuberías o el uso de empalmes mecánicos. Estas soluciones deben registrarse para la trazabilidad del trabajo.

Con experiencia, he visto cómo la coordinación en fases previas evita demoras: una simple reunión entre oficios antes del corte de barras resuelve problemas que, de otro modo, surgirían a pie de obra.

Documentación y trazabilidad del refuerzo

Registrar las hojas de armado, las certificaciones de acero y las inspecciones genera una trazabilidad útil para la dirección técnica y para eventuales auditorías. La documentación es tan importante como la ejecución física.

Las actas de verificación previas al hormigonado y las fotos datadas son prueba de conformidad. En proyectos con exigencias legales o aseguradoras, esta documentación puede ser determinante ante reclamaciones.

Mantén un archivo ordenado y accesible; en varias obras el simple hecho de tener todo bien documentado aceleró la resolución de discrepancias y evitó sanciones administrativas.

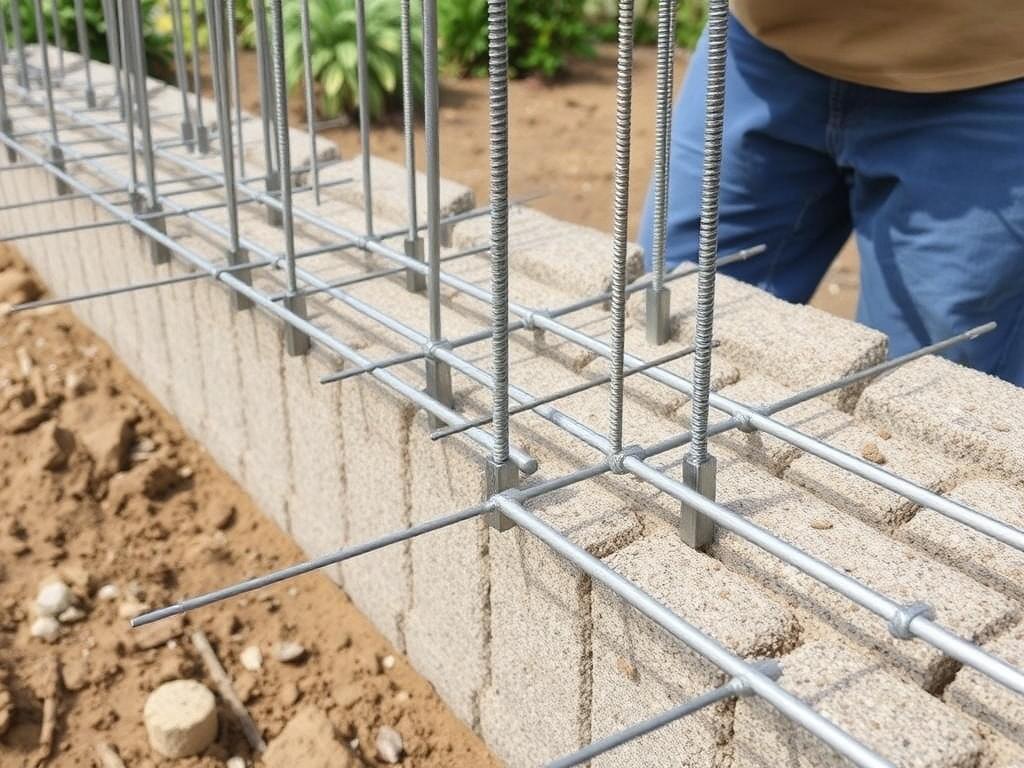

Durabilidad del armado: factores que la afectan

La durabilidad depende del recubrimiento, la calidad del hormigón, el control de la humedad y la protección frente a agentes agresivos. Saltarse cualquiera de estos elementos reduce la vida útil esperada de la estructura.

El pemanente contacto con sales o ambientes industriales exige tratamientos adicionales o el uso de concretos especiales. En puentes y muelles, por ejemplo, la selección adecuada del recubrimiento y del tipo de acero es crítica.

Planifica inspecciones periódicas y mantenimientos preventivos; detectar corrosión prematura permite actuaciones localizadas que evitan rehabilitaciones mayores.

Ejemplo práctico: armado de una viga de cimentación paso a paso

Voy a detallar un montaje real que supervisé: una viga de cimentación de 1,2 m de ancho por 0,6 m de altura. El plano exigía cuatro barras de 20 mm en la parte inferior y cuatro en la superior, estribos cada 0,20 m y recubrimiento de 5 cm.

Primero verifiqué la limpieza del encofrado y coloqué separadores en la base para asegurar el recubrimiento inferior. Luego coloqué las barras principales inferiores con ligera tensión y las até en su posición con amarres medianos cada 0,25 m.

Después monté los estribos y los cerré alrededor de las barras principales; comprobé radios de curvatura y el espacio libre para el vibrador. Coloqué las barras superiores sobre calzos cada metro y aseguré solapes con un mínimo de 40 diámetros, según lo indicado en el proyecto.

Antes del hormigonado realicé la verificación final con el responsable técnico y documenté el estado con fotografías y el acta de conformidad. El vertido se realizó en una sola jornada y el resultado fue una pieza sin huecos ni desplazamientos detectables.

Formación del personal: una inversión en calidad

Capacitar a quienes ejecutan el armado reduce errores y mejora tiempos. Cursos prácticos sobre amarre, doblado y lectura de planos elevan la productividad y disminuyen retrabajos.

Además, la formación en seguridad y ergonomía evita accidentes y mantiene al personal más concentrado en la calidad de su trabajo. En equipos en los que invertí en formación, la tasa de reparos disminuyó notablemente.

Promueve sesiones breves en obra al inicio de cada semana para revisar puntos críticos y lecciones aprendidas; es una práctica simple que renta en seguridad y eficiencia.

Reparaciones y refuerzos en estructuras existentes

Cuando se interviene sobre armado existente, es esencial evaluar el estado del acero y del hormigón antes de decidir la solución. A veces basta con añadir barras suplementarias, y en otras ocasiones es necesario limpiar y recubrir o incluso demoler una parte para rehacerla.

El refuerzo adicional puede colocarse mediante anclajes químicos o mecánicos cuando no es posible solapar. Estas técnicas requieren ensayos previos para garantizar la transferencia de esfuerzos.

He participado en rehabilitaciones en las que la evaluación estructural previa permitió proponer refuerzos mínimos y efectivos, evitando demoliciones innecesarias y reduciendo costes.

Responsabilidades legales y normativas

La correcta colocación del refuerzo es responsabilidad del contratista y del responsable técnico del proyecto. Cumplir normativa y registrar conformidades protege a todas las partes y asegura la trazabilidad del trabajo.

Los códigos y normativas locales especifican valores de recubrimiento, longitudes de solape y condiciones de inspección; su desconocimiento no exime de responsabilidad. Mantenerse actualizado evita sanciones y garantiza seguridad.

En contratos de obra es habitual incluir cláusulas sobre control de calidad y aceptación; asegúrate de cumplir los procedimientos documentales requeridos para evitar conflictos posteriores.

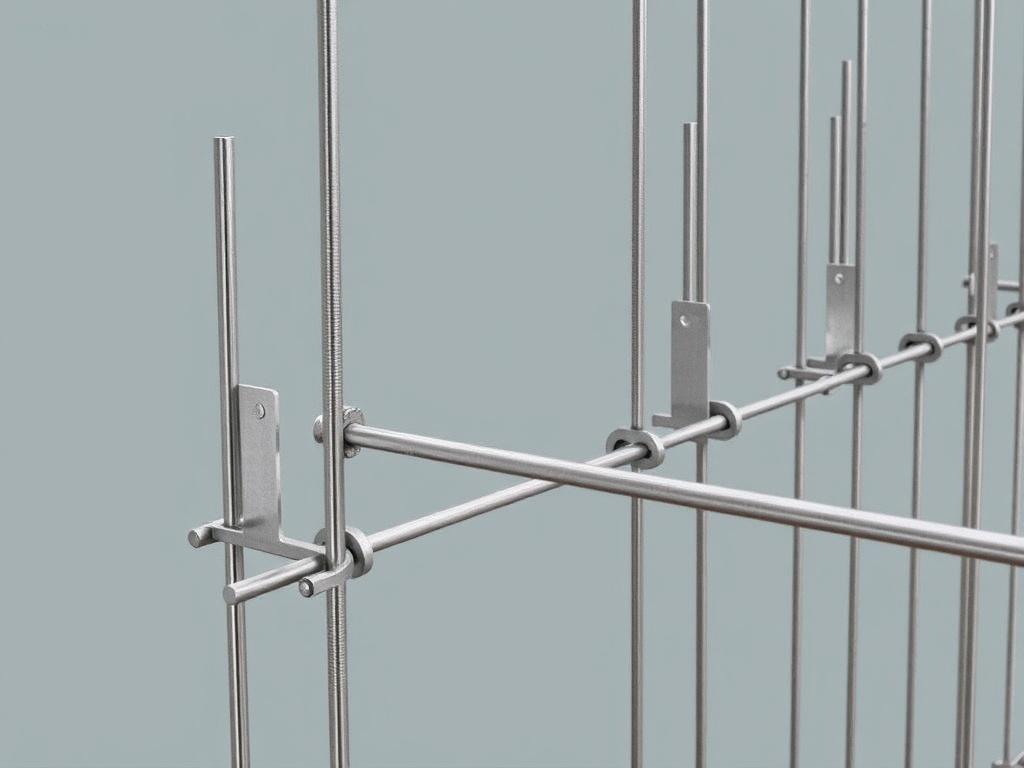

Innovaciones y técnicas modernas en refuerzo

La industria ofrece hoy alternativas como barras de fibra de vidrio o compuestos en ciertos ambientes agresivos, y mallas prefabricadas que aceleran el montaje. Estas soluciones no sustituyen al acero en todas las aplicaciones, pero amplían las posibilidades de diseño.

Los prefabricados de armadura permiten una colocación más rápida y controlada, reduciendo el tiempo en obra. Su uso está creciendo en proyectos que requieren plazos acotados y repetitividad en elementos.

Evalúa siempre la compatibilidad de nuevas tecnologías con el diseño estructural y la normativa vigente antes de introducirlas en obra.

Consejos prácticos finales desde la experiencia

Llevo años revisando armaduras y hay hábitos que marcan la diferencia: anclar provisionalmente las barras, comprobar recubrimientos con plantillas y documentar cada etapa. Estos pequeños gestos ahorran tiempo y evitan problemas al hormigonar.

No subestimes la coordinación entre oficios ni la necesidad de detallar soluciones alternativas en el plan. Un montaje ordenado y una documentación exhaustiva facilitan la vida de quien venga después.

Finalmente, respeta las reglas de seguridad y pide autorización para cambios técnicos. La responsabilidad profesional no es un formalismo; es la base de estructuras que duran y protegen.

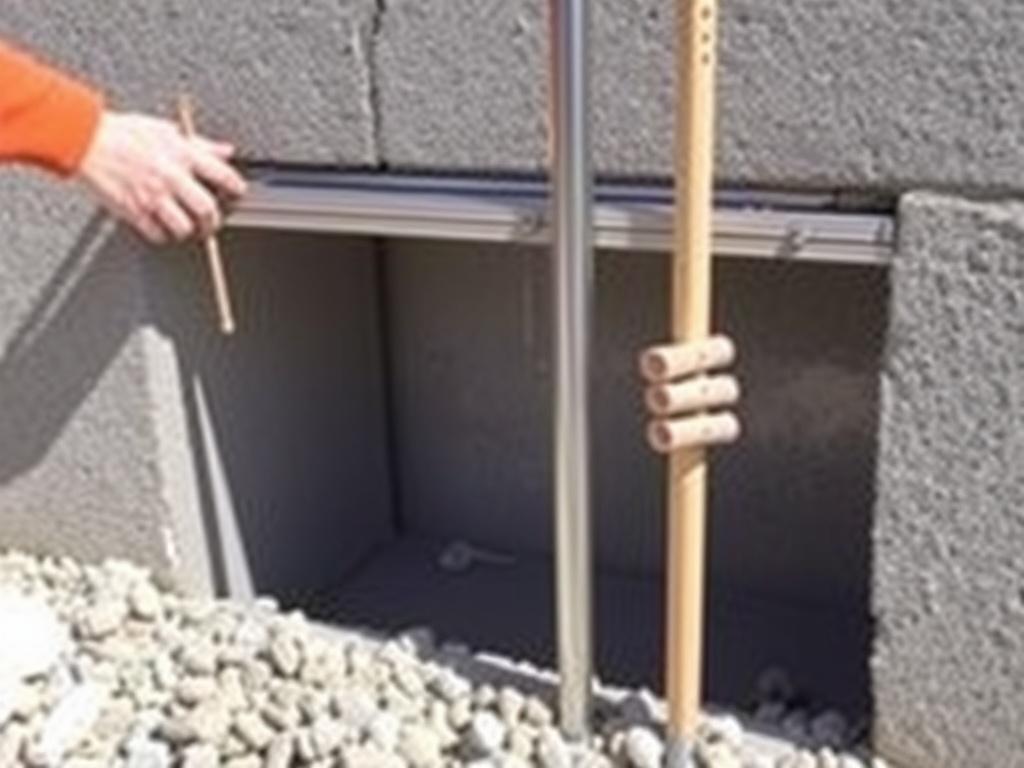

Pasos resumidos para ejecutar un armado fiable

Si buscas una síntesis sobre cómo proceder, sigue esta secuencia: revisar planos y normativas, preparar encofrado, cortar y doblar barras según especificaciones, colocar separadores, montar barras principales y secundarias, asegurar empalmes y anclajes y documentar la inspección previa al hormigonado.

Cada paso involucra controles simples pero imprescindibles que evitan errores de ejecución. Mantén registros y fotografías para respaldar la conformidad y facilitar futuras intervenciones.

Con disciplina en el proceso y atención al detalle se consigue un armado que rinde en servicio y alarga la vida útil de la estructura.

Colocar las varillas de refuerzo correctamente no es un lujo, es una necesidad técnica y ética. Si aplicas los principios aquí explicados, combinado con la consulta al proyectista cuando surjan dudas, aumentarás la seguridad, la durabilidad y la eficiencia de tus obras.
