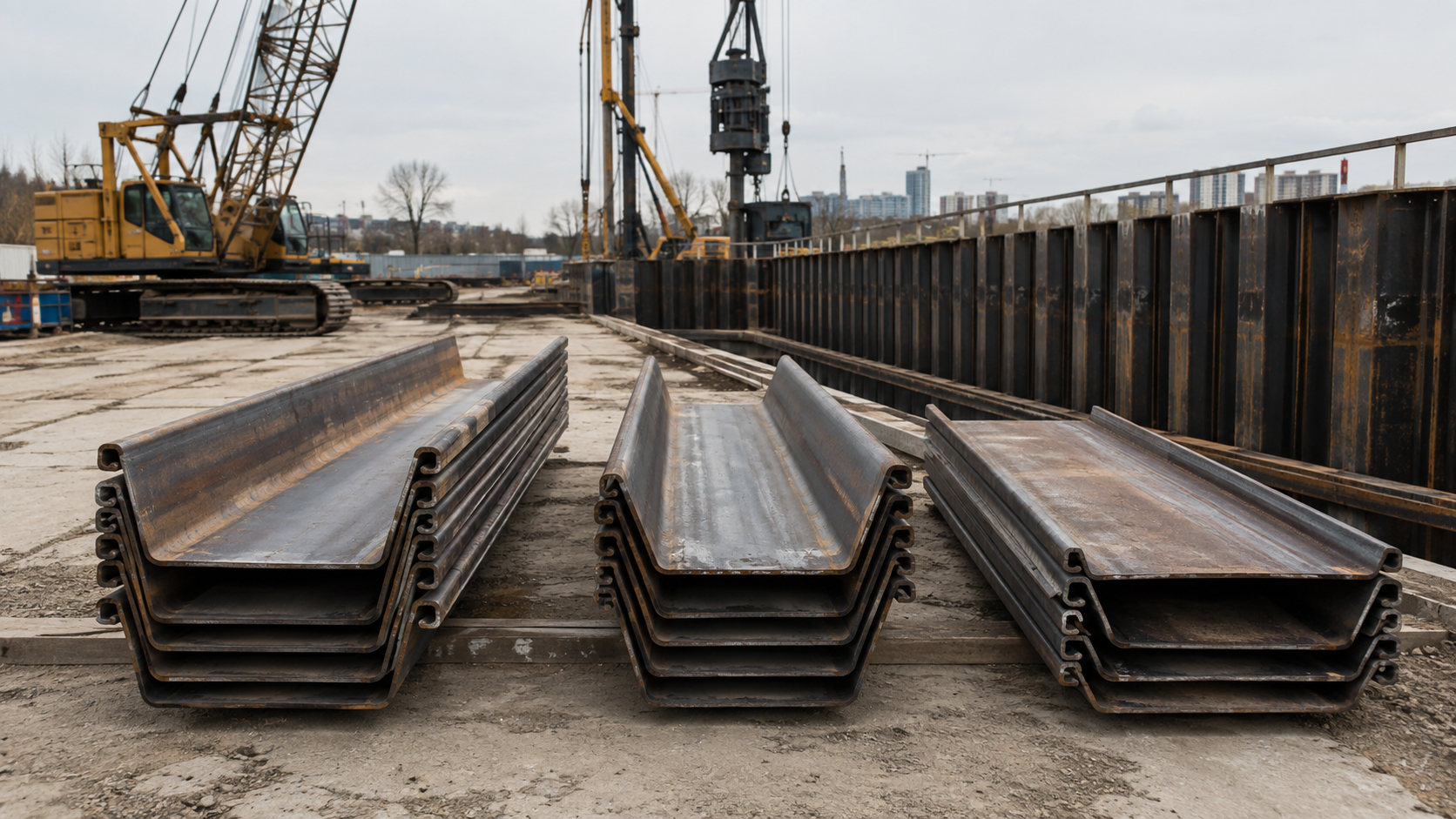

Вопрос о замене шпунта Ларсена обычно возникает при оптимизации металлоёмкости, отсутствии нужного профиля на складе или необходимости сократить количество погружений. Сравнивать альтернативы только по цене за тонну нельзя: для готовой стенки важны момент сопротивления, масса на квадратный метр, монтажная ширина, марка стали, состояние замков и возможность погружения на проектную глубину.

Один из вариантов для перерасчёта — шпунт Ларсена ECO 622t с монтажной шириной 600 мм и моментом сопротивления стенки 2206 см³/м. По изгибной характеристике он близок к Л4, но отличается геометрией и расходом металла. С Л5-УМ сравнение сложнее: этот профиль имеет больший момент сопротивления, поэтому прямой замены один к одному обычно недостаточно.

Что означает «заменить шпунт» в проекте

Замена профиля — это не подбор изделия похожей формы. Меняется расчётная модель ограждения: жёсткость стены, усилия, перемещения, масса элементов, число замковых соединений и взаимодействие с оборудованием для погружения.

Проектировщик должен повторно проверить:

• прочность шпунтовой стенки на каждой стадии разработки котлована;
• горизонтальные перемещения ограждения;
• устойчивость заделки ниже дна выемки;
• усилия в распорках, анкерах и обвязочных поясах;
• совместимость замков на участках сопряжения;
• погружаемость профиля в фактических грунтах;
• влияние коррозии и износа, если используется бывший в употреблении металл.

Если расчётная потребность ниже характеристик исходного шпунта, более лёгкий профиль может оказаться достаточным. Но запас исходного решения нельзя автоматически считать разрешением на замену: он мог быть нужен для ограничения деформаций, прохождения плотного слоя или компенсации потери металла.

Основные характеристики Л5-УМ, Л4 и ECO 622t

Для предварительного сравнения удобно привести параметры к одному метру готовой стенки. Именно в таком виде момент сопротивления и масса показывают, сколько металла требуется для перекрытия заданного периметра.

Значения относятся к сопоставлению геометрических характеристик профилей. Несущая способность готовой стены также зависит от класса стали, длины элементов, схемы раскрепления и расчётных нагрузок.

Из таблицы видно, что ECO 622t находится ближе к Л4 по моменту сопротивления, но перекрывает большую ширину одним элементом. Л5-УМ тяжелее и обладает более высоким моментом сопротивления, поэтому рассчитан на иной диапазон усилий.

Л5-УМ: когда повышенная жёсткость оправдана

Л5-УМ — массивный U-образный профиль с монтажной шириной около 0,5 м. Его применяют в ограждениях котлованов, подпорных и гидротехнических сооружениях, когда стенка должна воспринимать значительные изгибающие усилия.

Главное преимущество Л5-УМ в этом сравнении — момент сопротивления около 3555 см³ на метр стены. Он примерно на три пятых выше, чем у Л4 и ECO 622t. Такой запас может быть нужен для глубокого котлована, большого расстояния между уровнями крепления, значительных нагрузок у бровки или строгих требований к деформациям.

Обратная сторона — высокая металлоёмкость. На квадратный метр стены приходится примерно 225–228 кг металла. Увеличиваются тоннаж поставки, нагрузка при перевозке и масса элемента, с которым работает подъёмное и погружающее оборудование.

Заменять Л5-УМ на более лёгкий профиль разумно только тогда, когда новый расчёт подтверждает достаточную прочность и жёсткость стены. Равная длина шпунтин или одинаковая схема распорок сами по себе не доказывают взаимозаменяемость.

Л4: привычный профиль со средней изгибной характеристикой

Л4 имеет монтажную ширину 400 мм, массу около 74 кг на погонный метр элемента и момент сопротивления стенки порядка 2200 см³/м. По последнему параметру он практически совпадает с ECO 622t.

При устройстве одного метра стены требуется примерно 2,5 профиля Л4. Масса квадратного метра составляет около 185 кг. Это меньше, чем у Л5-УМ, но больше, чем у широкого ECO 622t.

Л4 часто встречается на вторичном рынке, поэтому при выборе необходимо оценивать не только паспортные характеристики. Повторные циклы погружения и извлечения могут оставить деформации полок, замков и головы профиля. Если стенка должна ограничивать водоприток, состояние замковых соединений становится отдельным критерием.

Замена Л4 на ECO 622t выглядит наиболее близкой с точки зрения момента сопротивления, но всё равно требует проверки. Отличаются ширина, геометрия сечения, момент инерции, масса, замки и поведение при погружении.

ECO 622t: широкая стенка при меньшей металлоёмкости

ECO 622t имеет монтажную ширину 600 мм, массу погонного метра профиля 86,9 кг и массу квадратного метра стенки 144,8 кг. Момент сопротивления составляет 2206 см³/м, момент инерции — 45 441 см⁴/м.

Ширина 600 мм означает, что для одного метра ограждения требуется меньше шпунтин и замковых соединений, чем при использовании Л4. Это может сократить число операций по строповке, установке в направляющую и погружению. Фактическая производительность при этом зависит от длины элементов, грунта, оборудования и организации площадки.

По сравнению с Л4 масса квадратного метра стенки ниже примерно на одну пятую при практически одинаковом моменте сопротивления. Поэтому ECO 622t может рассматриваться как вариант снижения тоннажа в проектах, где расчётная потребность соответствует классу профилей с моментом сопротивления около 2200 см³/м.

Сравнивать ECO 622t с Л5-УМ только по массе нельзя. Более лёгкая стенка одновременно имеет меньший момент сопротивления. Если проект использует несущую способность Л5-УМ близко к пределу или ограничивает перемещения за счёт его жёсткости, потребуется другой профиль либо изменение расчётной схемы.

В каких случаях ECO 622t может заменить Л4

Такая замена наиболее логична, поскольку моменты сопротивления стенки почти равны. Она может быть рассмотрена для временных ограждений котлованов и траншей, подпорных стен и других конструкций, если выполняются следующие условия:

• расчётная потребность по моменту сопротивления не превышает характеристики ECO 622t;
• момент инерции и прогнозируемые перемещения соответствуют требованиям проекта;
• выбранный класс стали обеспечивает необходимую прочность;
• длина профиля достаточна для расчётной заделки;
• замковые соединения обеспечивают требуемую сплошность и водозащиту;
• оборудование способно безопасно погрузить и извлечь профиль;
• узлы сопряжения с существующим шпунтом переработаны под другую геометрию.

Основной потенциальный эффект связан не с меньшей массой одной шпунтины — элемент ECO 622t тяжелее погонного метра Л4, — а с большей монтажной шириной. На один квадратный метр готовой стены металла требуется меньше.

Можно ли заменить Л5-УМ на ECO 622t

Можно рассмотреть такую замену, но считать профили прямыми аналогами нельзя. Момент сопротивления ECO 622t заметно ниже, поэтому при сохранении прежней глубины котлована и схемы крепления напряжения или перемещения могут выйти за допустимые значения.

Замена становится возможной, если исходный Л5-УМ был назначен с существенным запасом либо расчётная схема позволяет снизить усилия. Для этого иногда уменьшают шаг анкеров, добавляют ярус распорок, меняют отметки крепления или сокращают свободный пролёт стенки. Однако дополнительные металлоконструкции и работы могут частично или полностью убрать экономию на шпунте.

Есть и обратная ситуация: расчёт показывает, что профиль уровня 2200 см³/м достаточен без изменения схемы. Тогда применение Л5-УМ создаёт избыточную металлоёмкость, а ECO 622t может быть рациональной альтернативой. Подтвердить это можно только расчётом по фактической геологии и стадиям разработки котлована.

Что влияет на экономику замены

Цена тонны — лишь один элемент сметы. Для корректного сравнения считают стоимость стены заданной длины и глубины, а также весь цикл работ.

В расчёт включают:

• необходимый тоннаж профиля;
• доставку и число рейсов;
• разгрузку и складирование;
• количество погружений на метр периметра;
• производительность выбранного оборудования;
• сварку, наращивание и подрезку элементов;
• герметизацию замков;
• устройство дополнительных распорок или анкеров;
• извлечение, очистку и остаточную стоимость шпунта;
• риск простоя при отсутствии нужной марки.

Широкий профиль может уменьшить количество монтажных операций, но преимущество реализуется только при совместимости с техникой и направляющими. Если ради замены приходится менять проект крепления или использовать более сложную технологию погружения, итоговая стоимость может вырасти.

Новый или бывший в употреблении профиль

При сравнении марок важно использовать фактические, а не только каталожные характеристики. Для нового проката исходными данными служат документ о качестве и геометрия профиля. Бывший в употреблении шпунт проходит дефектовку.

Проверяют:

• прямолинейность по всей длине;
• локальные изгибы и вмятины;
• состояние замков и возможность свободного соединения;
• остаточную толщину металла;
• трещины и следы ремонтной сварки;
• повреждение головы и нижнего конца;
• соответствие фактической длины проекту.

Два бывших в употреблении комплекта одной марки могут различаться по пригодности сильнее, чем два новых профиля разных серий. Поэтому экономию от покупки б/у металла оценивают после отбраковки и определения полезного объёма партии.

Как выбрать замену без ошибки

Рациональная последовательность выглядит так:

1. Зафиксировать расчётные усилия, перемещения и требуемую длину шпунта.
2. Сравнить момент сопротивления и момент инерции альтернативных профилей на метр стены.
3. Проверить класс стали, состояние металла и замков.
4. Пересчитать ограждение для всех стадий разработки котлована.
5. Проверить распорные пояса, анкеры и узлы сопряжения.
6. Оценить погружаемость профиля в каждом инженерно-геологическом слое.
7. Сравнить полный тоннаж и стоимость всего цикла, а не цену одной тонны.
8. Оформить замену в проектной и рабочей документации до поставки материала.

Если требуется аналог Л4, ECO 622t представляет наиболее близкий вариант среди трёх сравниваемых профилей: момент сопротивления практически совпадает, а монтажная ширина больше. Если исходным решением был Л5-УМ, сначала нужно определить, использует ли проект его повышенную жёсткость. Универсальной таблицы взаимозаменяемости здесь нет — правильной заменой будет профиль, который проходит расчёт, подходит для грунтовых условий и снижает итоговую стоимость готового ограждения.
